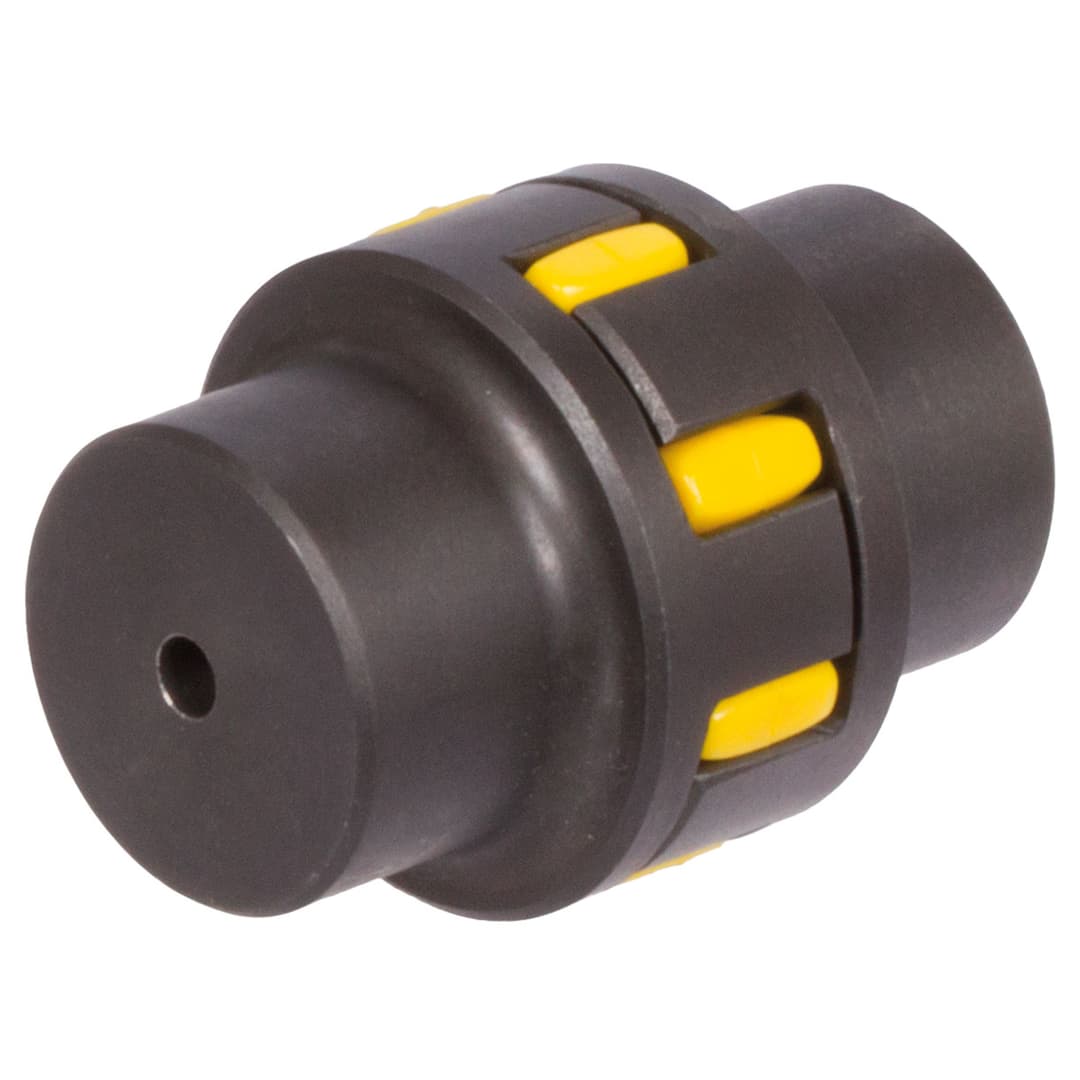

Elastic coupling RN size 9 max. torque 6Nm nominal torque 2,93 Nm outer diameter 20 mm overall length 30 mm no bore insert 92° shore white or yellow
Réf. fabricant 60519800
39.28 $≈ 34.03 €
Le prix en résumé
Vendu par MÄDLER à 34.03 €. Livré en France, port, TVA et droits de douane éventuels compris, il revient à environ 58.84 €. Prix relevés le 2026-08-07.
Le coût livré est une estimation pour un article seul expédié en France métropolitaine ; seul le panier du vendeur fait foi.
En stock — 10 unitésdélai 14 j
Coût total livré estimé
| Article | 34.03 € |
|---|---|
| Frais de port | 15.00 € |
| TVA (20 %) | 9.81 € |
| Total livré | 58.84 € |
Estimation pour un article seul livré en France métropolitaine, expédié hors UE : des droits de douane et frais de dédouanement peuvent s'ajouter, facturés par le transporteur.
Documentation technique
Caractéristiques (extraites automatiquement)
Mécanique
| Couple | 61.182 kg·cm |
| Poids | 17 g |
Autres caractéristiques
| Bore length | 10 mm |
| Distance between hub and spider | 1 mm |
| Distance between the hubs | 10 mm |
| Hub diameter | 20 mm |
| Inner diameter spider | 7 mm |
| Max bore | 9 mm |
| Max misalignment angle | 1 ° |
| Max misalignment axial | 0.2 mm |
| Max misalignment radial | 0.1 mm |
| Max torque | 6 Nm |
| Min distance for dismantling | 9 mm |
| Nominal torque | 2.93 Nm |
Description
Material: Hubs made from aluminium, spider (elastic insert) made from polyurethane, Shore hardness 92°A, yellow. Spare part spiders available in Shore hardness 92°A, 98°A and 64°D. Couplings are available undrilled or pre-drilled ex stock. Customized bores and feather-key grooves available at extra charge. Temperature range: -40°C to +90°C. * B is the avarage dimension by which, e.g., a driven or driving machine has to be moved in order to demount one of the coupled units in vertical direction. 1) Weights refer to max. customized bore without keyways.
